Dans un projet de rénovation, la pompe à chaleur air-air concentre toute l’attention : puissance, étiquette énergie, niveau sonore. Les tuyaux pour climatisation passent souvent pour un simple accessoire livré avec le kit. C’est pourtant par eux que circule le fluide frigorigène entre l’unité extérieure et les splits intérieurs, et un mauvais choix de matériau, d’isolant ou de longueur se paie ensuite en rendement, en condensation sur les murs ou en fuite de gaz.
- Une clim split repose sur deux tubes en cuivre frigorifique : la liaison liquide (fine) et la liaison gaz (plus grosse).
- Ce cuivre est recuit, sans soudure, conforme à la norme EN 12735-1, avec des diamètres en pouces imposés par la notice de l’appareil.
- Chaque tube est gainé d’un isolant en mousse, et un petit tuyau souple séparé évacue l’eau de condensation.
- Le raccordement au circuit et la mise en service reviennent à un professionnel habilité à manipuler les fluides.
Les trois circuits qui relient une clim réversible
Quand on parle de liaisons frigorifiques, on désigne en réalité un petit faisceau de conduits qui chemine du groupe extérieur jusqu’à chaque unité murale, gainable ou console. Chacun a son rôle :
- La liaison liquide : le tube de plus petit diamètre. Le fluide y circule principalement à l’état liquide, sous pression.
- La liaison gaz, dite aussi d’aspiration : le tube le plus gros. Le fluide y revient sous forme de vapeur. En mode froid, c’est la ligne la plus froide du circuit, celle qui se couvre de gouttelettes si l’isolant présente le moindre défaut.
- L’évacuation des condensats : un tuyau souple ou rigide en plastique qui emmène l’eau extraite de l’air par l’unité intérieure, soit par simple gravité, soit grâce à une pompe de relevage lorsque la pente manque.
À ce faisceau s’ajoute le câble électrique d’interconnexion, souvent regroupé dans la même gaine ou la même goulotte. Un point mérite d’être souligné : le cuivre sanitaire vendu au rayon plomberie ne convient pas. Il est dimensionné en millimètres, son état intérieur n’est pas garanti propre et sec, et il n’est pas toujours recuit. Le cuivre frigorifique, lui, est livré bouché, déshydraté, et calibré en pouces pour s’adapter aux raccords flare des appareils.
Cuivre en couronne, pré-isolé ou en barre : quelle forme choisir ?
Les fabricants proposent plusieurs présentations, adaptées à des chantiers différents. Le tableau ci-dessous résume les options les plus courantes dans l’habitat.
| Présentation | Description | Usage typique | Point de vigilance |
|---|---|---|---|
| Couronne de cuivre nu | Tube recuit en rouleau, isolant enfilé sur place | Longueurs sur mesure, tracés atypiques | Jonctions d’isolant à refermer avec soin |
| Liaison pré-isolée simple | Un tube déjà gainé de mousse | Réseaux où les deux lignes suivent des chemins distincts | Isolant à ne pas écraser dans les colliers |
| Liaison double pré-isolée | Deux tubes gainés et solidaires, en rouleaux de 20 ou 50 mètres | Raccordement direct entre unité extérieure et split | Rayon de cintrage à respecter |
| Tube en barre | Longueurs droites et rigides | Gaines techniques, réseaux plus importants | Raccords brasés, savoir-faire spécifique |
Pour une maison équipée d’un ou deux splits, la liaison double pré-isolée reste la solution la plus répandue. Sur les fiches techniques de ces produits, on relève par exemple une paroi de cuivre de 0,8 mm et une mousse de polyéthylène d’environ 9 mm, protégée par un revêtement extérieur résistant à la déchirure. La conformité à la norme EN 12735-1, qui encadre les tubes en cuivre pour la réfrigération, est le premier critère à vérifier.
L’isolant des liaisons, un enjeu d’efficacité énergétique
Sur un site consacré à la rénovation énergétique, c’est sans doute le point le plus sous-estimé. Les isolants utilisés affichent une conductivité thermique d’environ 0,036 à 0,038 W/(m.K) à 0 °C selon les fabricants, et supportent des températures de service allant d’environ moins 45 ou moins 50 °C jusqu’à 100 °C. Ces valeurs ne servent à rien si la gaine est mal posée.
En été, la ligne gaz est froide : sans protection continue, l’humidité ambiante se condense sur le cuivre, ruisselle dans le doublage, marque le plafond et favorise les moisissures. En hiver, la même ligne transporte un gaz chaud vers l’unité intérieure. Si elle traverse des combles non chauffés ou un garage, chaque mètre mal isolé dissipe une partie de la chaleur produite, et le coefficient de performance réel de la pompe à chaleur s’éloigne de celui annoncé.
Quelques règles simples limitent ces pertes : isoler séparément chaque tube, refermer les fentes longitudinales et les aboutements avec un adhésif adapté à la mousse, reprendre l’isolation des raccords une fois le test d’étanchéité réalisé, et ne jamais laisser un collier comprimer la mousse jusqu’au métal.
À lire aussi
Longueur et tracé des liaisons : l’impact sur le rendement
Chaque constructeur fixe dans sa notice une longueur minimale, une longueur maximale et un dénivelé maximal entre unités. Il indique aussi la longueur couverte par la charge d’usine : au-delà, un complément de fluide est nécessaire. Une liaison trop longue augmente les pertes de charge et réduit la puissance disponible, tandis qu’une liaison trop courte peut générer bruit et vibrations sur certains modèles.
Sur le terrain, un bon tracé se reconnaît à quelques signes :
- le chemin le plus direct possible entre les deux unités, sans détour décoratif ;
- des courbes réalisées à la cintreuse, sans plis ni ovalisation du tube ;
- une traversée de mur sous fourreau, légèrement inclinée vers l’extérieur pour éviter les infiltrations ;
- un tuyau de condensats en pente régulière, sans contre-pente ni point bas où l’eau stagne ;
- aucune boucle de surplus enroulée sans raison derrière l’unité extérieure.

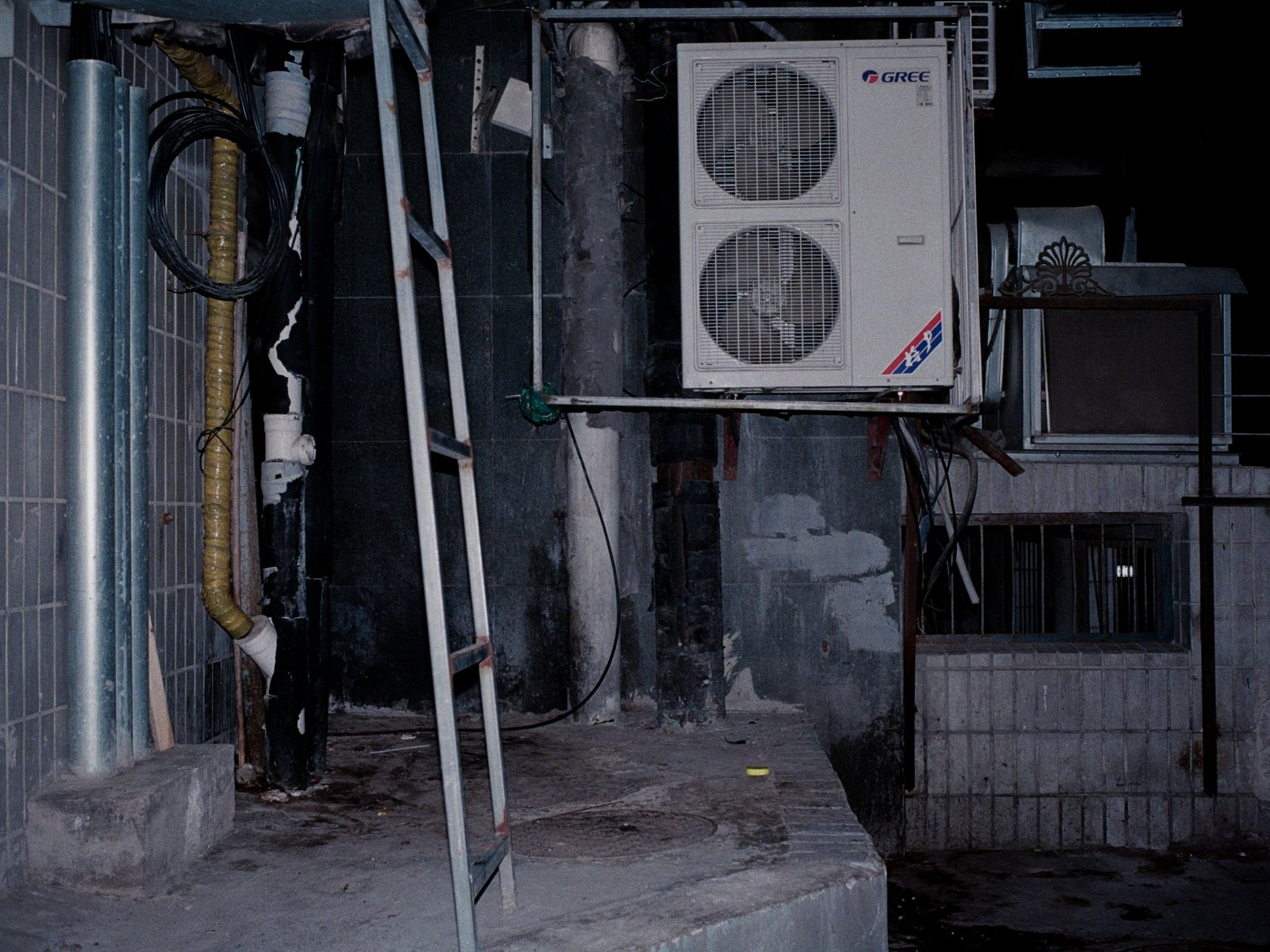

Goulottes et façades : faire durer la protection des liaisons
Une fois dehors, les liaisons affrontent soleil, pluie, gel et parfois les oiseaux qui picorent la mousse. Certaines gaines annoncent une bonne résistance aux UV, mais une goulotte rigide ou un habillage en tôle prolonge nettement leur durée de vie et protège aussi le câble d’interconnexion. À l’intérieur, la même goulotte évite les chocs et facilite le nettoyage.
Reste la question de l’aspect, qui n’est pas anodine sur une façade fraîchement ravalée. Une goulotte en PVC blanc peut être mise à la teinte du mur, à condition de respecter son support : dégraissage, léger égrenage, puis primaire d’accroche adapté aux plastiques avant la finition. La mousse isolante, elle, ne se peint pas directement, car les solvants de certaines peintures l’attaquent. Le choix entre primaire, laque microporeuse ou peinture de façade dépend du matériau et de l’exposition, et les ressources spécialisées de peinturegeneral détaillent ces compatibilités support par support. Dernier réflexe : le couvercle de la goulotte doit rester démontable, pour que les raccords demeurent accessibles lors des contrôles.
Ce que le particulier peut préparer, ce qui revient au frigoriste
En France, la manipulation des fluides frigorigènes est réservée aux entreprises et techniciens titulaires d’une attestation de capacité. Le raccordement des liaisons, le tirage au vide, le contrôle d’étanchéité et l’ouverture des vannes relèvent donc d’un professionnel. Une intervention non conforme peut aussi compromettre la garantie de l’appareil.
Le propriétaire garde néanmoins une vraie marge d’action, surtout pendant des travaux de rénovation : réserver les passages dans les cloisons avant les finitions, prévoir les fourreaux au moment d’isoler les murs, anticiper l’emplacement de l’évacuation des condensats, et poser les supports de goulotte. Préparer ces étapes réduit le temps d’intervention et évite de percer une isolation thermique tout juste refaite.
Un tuyau de clim automobile convient-il pour une installation domestique ?
Non. Les flexibles de climatisation automobile sont en caoutchouc, en nylon ou en polyamide, souvent tressés ou multicouches, avec des diamètres intérieurs allant d’environ 8,2 à 22 mm selon les gammes. Ils sont conçus pour encaisser les vibrations d’un moteur et se montent avec des raccords propres à chaque véhicule. Une pompe à chaleur domestique exige du cuivre frigorifique rigide et des raccords flare ou brasés.
Peut-on rallonger les liaisons d’un climatiseur déjà en service ?
C’est possible, mais uniquement par un professionnel habilité. Il récupère le fluide, ajoute la longueur par brasage ou raccord adapté, refait le vide et complète la charge si la nouvelle longueur dépasse celle prévue d’usine. La longueur totale doit rester dans les limites fixées par le fabricant.
Le tuyau d’évacuation des condensats doit-il être isolé ?
Pas systématiquement. Une isolation devient utile lorsqu’il traverse un local chaud et humide, où il peut lui-même condenser, ou lorsqu’il débouche à l’extérieur dans une zone exposée au gel. Dans les autres cas, une pente continue et une sortie dégagée suffisent.
Une liaison pré-isolée peut-elle rester exposée au soleil sans protection ?
Certaines gaines sont données pour une bonne tenue aux UV, mais la mousse finit par se fragiliser au fil des saisons. Sur une façade exposée, un habillage rigide reste la solution la plus durable.
Comment repérer un défaut d’isolation sur une liaison frigorifique ?
Les signes les plus fréquents sont des gouttes au plafond sous le passage des tubes, des auréoles sur un doublage, du givre sur les raccords ou une mousse fendue, écrasée ou décollée. Au moindre doute, mieux vaut faire contrôler l’installation avant que l’humidité n’abîme les matériaux.
